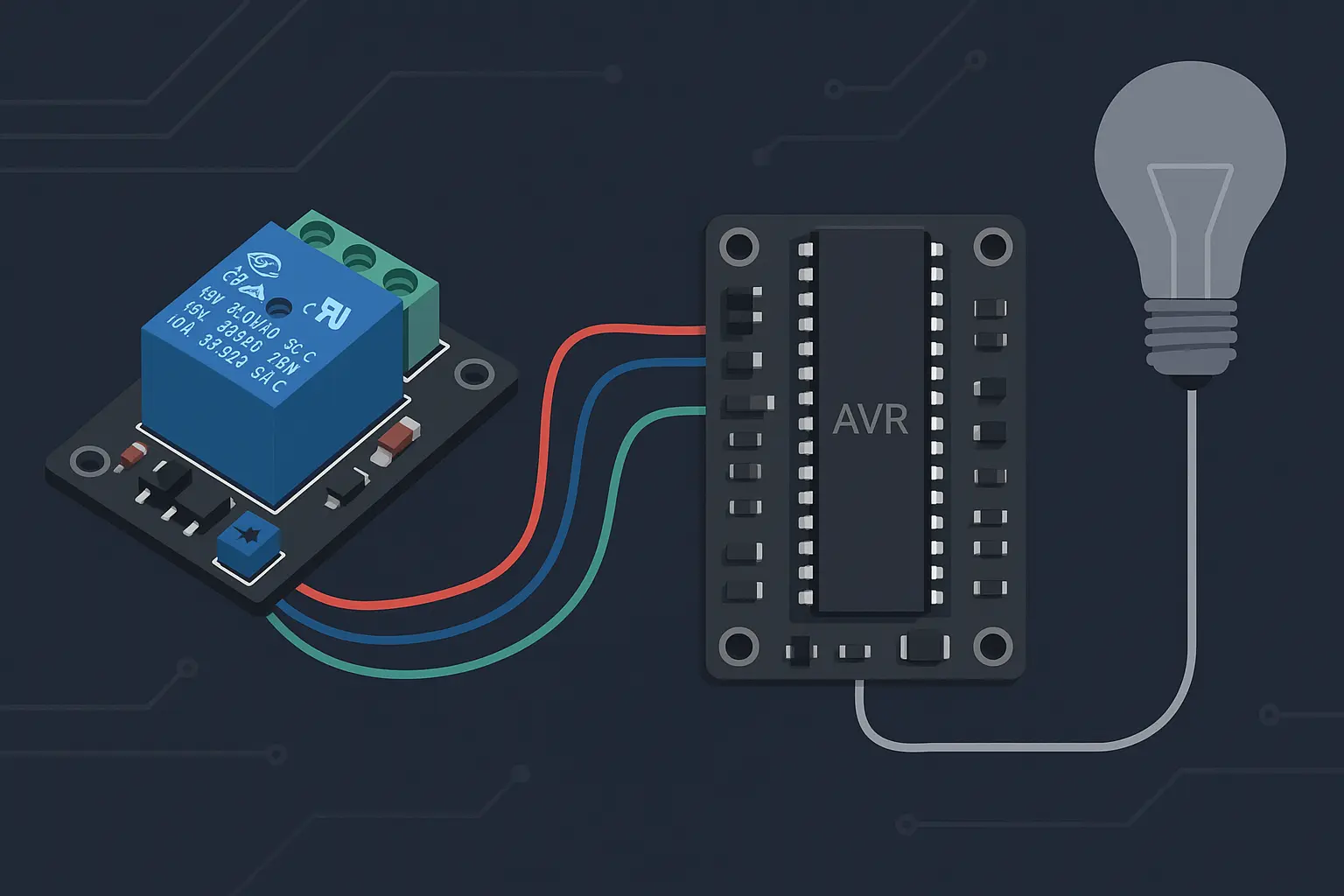

آموزش راه اندازی و اتصال رله به میکروکنترلر AVR برای کنترل وسایل 220 ولت

آموزش راه اندازی و اتصال رله به میکروکنترلر AVR برای کنترل وسایل 220 ولت ، در دنیای امروز که اتوماسیون صنعتی و خانگی به سرعت در حال گسترش است، توانایی کنترل وسایل برقی با استفاده از میکروکنترلرها تبدیل به یکی از مهارت‌های حیاتی در حوزه الکترونیک شده است. یکی از رایج‌ترین روش‌ها برای دستیابی به این هدف، استفاده از رله‌هاست. در این مقاله، قصد داریم به‌صورت گام‌به‌گام و کاربردی، نحوه اتصال رله به میکروکنترلر AVR را برای کنترل وسایل برقی ۲۲۰ ولت آموزش دهیم. این مقاله نه‌تنها شامل اطلاعات فنی است، بلکه نگاهی انسانی و عملی نیز به موضوع دارد؛ طوری‌که برای علاقه‌مندان، دانشجویان و حتی حرفه‌ای‌ها جذاب و قابل درک باشد.

رله چیست و چرا باید از آن استفاده کنیم؟

رله (Relay) یک کلید الکترومکانیکی است که می‌تواند با جریان‌های کوچک، بارهای بزرگ‌تری را کنترل کند. درواقع، رله‌ها همانند پلی بین دنیای ولتاژ پایین (۵ یا ۱۲ ولت DC) و ولتاژ بالا (۲۲۰ ولت AC) عمل می‌کنند. تصور کنید می‌خواهید با فشردن یک دکمه یا فرمان دیجیتال، یک لامپ یا موتور ۲۲۰ ولت را روشن کنید؛ این دقیقاً جایی‌ست که رله وارد بازی می‌شود.

مزایای استفاده از رله‌ها:

• ایزوله‌سازی کامل بین بخش فرمان و قدرت
• امکان کنترل وسایل پرمصرف بدون آسیب به میکروکنترلر
• امنیت بالاتر در طراحی مدارات قدرت
• هزینه کم و نصب آسان

معرفی انواع رله

رله‌ها انواع مختلفی دارند که بسته به کاربردشان انتخاب می‌شوند:

• رله الکترومکانیکی (EMR): رایج‌ترین نوع که شامل بوبین و کنتاکت مکانیکی است.
• رله حالت جامد (SSR): فاقد قطعات متحرک و مناسب برای سوئیچینگ سریع.
• رله‌های صنعتی با تایمر یا تاخیر: برای برنامه‌های زمان‌بندی شده.

برای پروژه‌های مبتنی بر AVR، معمولاً از رله‌های الکترومکانیکی ۵ ولت یا ماژول‌های آماده استفاده می‌شود.

اجزای مورد نیاز برای راه‌اندازی رله با AVR

برای ساخت یک مدار کنترل رله با AVR به قطعات زیر نیاز داریم:

• میکروکنترلر AVR (مانند ATmega8، ATmega32)
• رله ۵ ولت یا ماژول رله آماده
• ترانزیستور NPN (2N2222 یا BC547)
• دیود هرزگرد (مثلاً 1N4007)
• مقاومت بیس ترانزیستور (بین 1k تا 10k اهم)
• دکمه فشاری برای ورودی
• لامپ ۲۲۰ ولت (یا هر بار دیگر)
• سیم، بُرد برد یا PCB، و منبع تغذیه مناسب

نحوه اتصال رله به AVR (مدار کامل)

اتصال مستقیم رله به پایه میکروکنترلر به دلیل مصرف جریان بالا امکان‌پذیر نیست. بنابراین از ترانزیستور برای کلید زدن جریان استفاده می‌شود. مدار به شکل زیر طراحی می‌شود:

1. خروجی دیجیتال AVR (مثلاً PB0) از طریق یک مقاومت ۴.۷k به بیس ترانزیستور وصل شود.
2. امیتر ترانزیستور به GND متصل شود.
3. کلکتور به یکی از پایه‌های بوبین رله وصل شود.
4. پایه دیگر بوبین به +۵ ولت
5. دیود 1N4007 موازی با بوبین و معکوس نسبت به جهت جریان متصل شود (به‌عنوان دیود هرزگرد).
6. کنتاکت COM و NO رله به برق ۲۲۰ ولت متصل شود تا بار روشن یا خاموش شود.

برنامه‌نویسی AVR برای کنترل رله

برای کنترل رله با زبان C و کامپایلر CodeVision یا Atmel Studio، کد زیر قابل استفاده است:

#include <avr/io.h>
#include <util/delay.h>

int main(void)
{
    DDRB |= (1 << PB0); // تنظیم PB0 به عنوان خروجی

    while (1)
    {
        PORTB |= (1 << PB0); // روشن کردن رله
        _delay_ms(1000);

        PORTB &= ~(1 << PB0); // خاموش کردن رله
        _delay_ms(1000);
    }
    return 0;
}

مثال کاربردی: ساخت کلید هوشمند لامپ خانگی با دکمه

شرح پروژه:
با استفاده از یک دکمه فشاری و رله متصل به میکروکنترلر AVR، می‌خواهیم لامپ خانه را کنترل کنیم.

مراحل:

1. دکمه به پایه ورودی AVR (مثلاً PD0) متصل شود.
2. با فشردن دکمه، میکروکنترلر فرمان روشن کردن رله را صادر می‌کند.
3. رله بسته شده و لامپ روشن می‌شود.
4. با فشردن مجدد دکمه، لامپ خاموش می‌شود.

کد ساده برای این پروژه:

#define F_CPU 1000000UL
#include <avr/io.h>
#include <util/delay.h>

int main(void)
{
    DDRB |= (1 << PB0); // خروجی رله
    DDRD &= ~(1 << PD0); // ورودی دکمه

    while (1)
    {
        if (!(PIND & (1 << PD0))) // اگر دکمه فشرده شد
        {
            PORTB ^= (1 << PB0); // تغییر وضعیت رله
            _delay_ms(300); // تاخیر برای جلوگیری از پرش
        }
    }
}

نکات ایمنی و تجربی

• هنگام کار با برق ۲۲۰ ولت حتماً از پوشش عایق، دستکش عایق و تجهیزات ایمنی استفاده کنید.
• برای افزایش عمر رله، از بارهای با راه‌انداز نرم یا محافظ ولتاژ استفاده کنید.
• استفاده از فیوز حفاظتی و کلید محافظ جان توصیه می‌شود.
• در مدارهای صنعتی حتماً از اپتوکوپلر برای ایزولاسیون استفاده کنید.

سوالات متداول (FAQ)

۱. آیا می‌توان چند رله را با یک AVR کنترل کرد؟
بله. تا زمانی که تعداد پایه‌های خروجی کافی داشته باشید، امکان کنترل چند رله به‌صورت مجزا وجود دارد.

۲. چه فرقی بین ماژول رله و رله ساده وجود دارد؟
ماژول رله دارای مدار راه‌انداز، اپتوکوپلر و ترمینال ایمن است. نصب ساده‌تر و ایمن‌تری دارد.

۳. دیود هرزگرد چه کاری انجام می‌دهد؟
در هنگام قطع جریان، مانع از تخلیه ولتاژ معکوس القاشده در بوبین می‌شود که می‌تواند باعث سوختن ترانزیستور یا میکروکنترلر شود.

۴. رله در چه توان‌هایی قابل استفاده است؟
رله‌ها معمولاً تا ۱۰ آمپر توان تحمل دارند، ولی باید همیشه مشخصات فنی آن‌ها را بررسی کرد.

۵. آیا می‌توان رله را با موبایل کنترل کرد؟
بله. با افزودن ماژول بلوتوث یا وای‌فای مانند ESP8266 یا HC-05 می‌توان با اپلیکیشن موبایل فرمان صادر کرد.

نتیجه‌گیری

کنترل وسایل برقی با استفاده از رله و میکروکنترلر AVR، یکی از جذاب‌ترین پروژه‌های دنیای الکترونیک است که می‌تواند مسیر ورود به دنیای اتوماسیون خانگی و صنعتی را هموار کند. نکته مهم در این مسیر، یادگیری اصول پایه، رعایت ایمنی و تمرین عملی است. اگر تازه‌وارد هستید، پروژه‌های ساده را شروع کنید و قدم‌به‌قدم به سراغ موارد پیچیده‌تر بروید.

اگر این مقاله آموزش راه اندازی و اتصال رله به میکروکنترلر AVR برای کنترل وسایل 220 ولت برای شما مفید بود، آن را با دوستان خود به اشتراک بگذارید و برای مشاهده آموزش‌های بیشتر به سایت ما سر بزنید.
